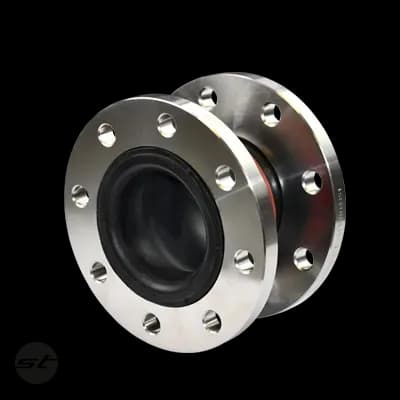

Gummikompensator mit DVGW-Trinkwasserzulassung

Der technische Balg besteht aus einer Kombination von Butyl (IIR), EPDM, PA-Textilcord und robusten EPDM-Flanschen aus V2A, ausgelegt für einen Druck von PN16. Mit einer Gesamtlänge von 130 mm bewältigt das Bauteil ein Temperaturintervall von –40 °C bis +100 °C – abhängig vom Anwendungsdruck – und zeigt im Betrieb bis 50 °C eine gezielt konfigurierte Dehnungsaufnahme (nicht kombiniert). Die spezifizierten Verformungsbereiche umfassen bei axialen Belastungen im Durchmesserbereich DN50-150 Werte von –30 mm bis +20 mm, bei DN200 von –25 mm bis +30 mm und bei DN250-300 von –10 mm bis +30 mm. Zusätzlich werden seitliche Verschiebungen von ±30 mm für DN50-200 und ±15 mm für DN250-300 vorgesehen. Blickt man auf den Winkelbereich, erlaubt der Balg im Segment DN50-80 eine Abweichung von ±30°, bei DN100-150 ±20°, bei DN200 ±10° und bei DN250-300 ±5°. Geeignet für den Einsatz in Wasser- beziehungsweise Trinkwasseranwendungen (DVGW-Zulassung W270), können weitere Dimensionen auf Anfrage bereitgestellt werden.
