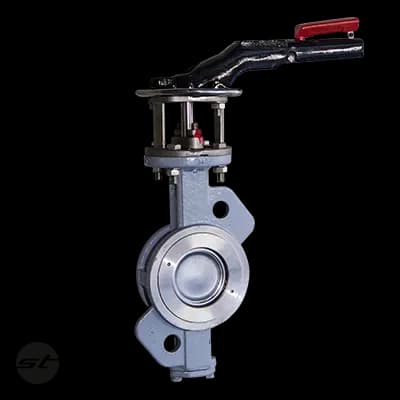

Absperrklappe Stahlguss/V4A/PTFE+Graphit PN25

Das Gehäuse ist aus robustem Stahlguss gefertigt, während die Scheibe in V4A ausgeführt und die Manschette aus PTFE mit 15% Graphit besteht. Der Betätigungsmechanismus erfolgt per Rasterhebel und funktioniert temperaturabhängig im Bereich von –29°C bis +210°C. Zudem erfüllt das Gerät die ISO TOP 5211 Norm für Antriebsaufbauten, weist ATEX-Unbedenklichkeits- sowie DGRL-Zulassungen auf, trägt das CE-Kennzeichen und besitzt eine Fire-Safe-Zulassung. Der pneumatische Antrieb SR1-300-AN-F07/F10-C22-NC arbeitet als einfachwirkendes, 90° schwenkendes System mit schließender Federkraft. Sein harteloxiertes Aluminiumgehäuse ermöglicht Betriebstemperaturen von –30°C bis +100°C bei einem maximalen Betriebsdruck von 8 bar. Eine flexible Endschalterbox aus Polyamid (PA6) mit einem Polykarbonatdeckel und verstellbarer Montagebrücke (PA6 mit 30% Glasfaser) bietet IP67-Dichtheit nach DIN EN 60529. Ergänzt wird die Ausführung durch eine Kabelverschraubung (M20x1,5) für 6–12 mm Kabel, EPDM- und NBR-Dichtungen sowie zwei 3-Draht induktive Näherungsschalter (10–30V DC, bis zu 100 mA, 1000 Hz) mit gelber LED-Anzeige.
